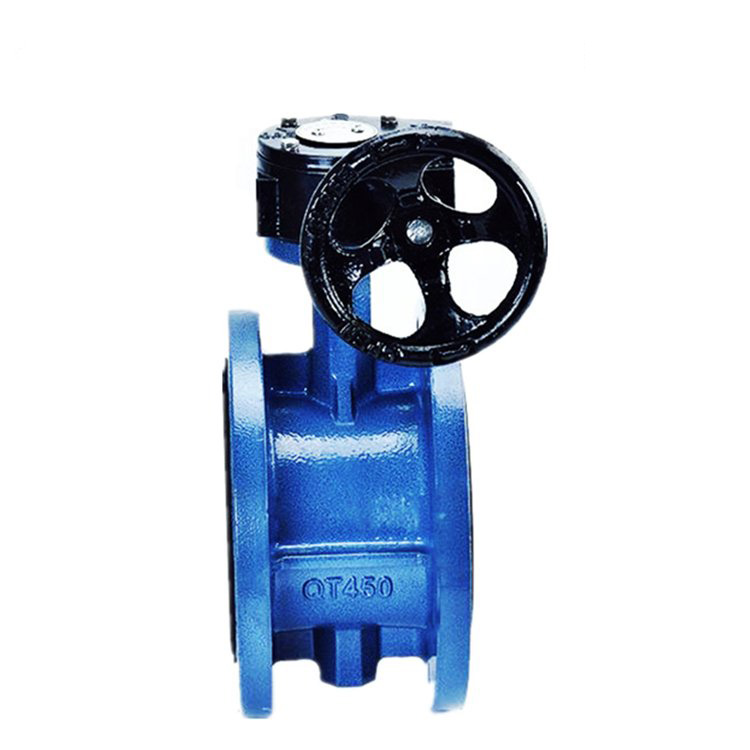

D341X蝸輪法蘭蝶閥
閥門型號：D341X
口徑：DN50~DN1200
連接標準：PN10/16, ANSI150, DIN16, JIS10K, 16K
工作溫度：-25~200℃
工作壓力：PN6~16
閥體材質：球墨鑄鐵、SS304、SS316、WCB、鋁合金、2205、2207、1.4529
閥板材質: SS304、SS316、鋁青銅、尼龍板、球鐵板、2205、2207、1.4529
密封材質：EPDM、PTFE、NBR、VITON
介質：水，油，氣體，粉末顆粒，煙氣脫硫
驅動方式：手動
口徑：DN50~DN1200
連接標準：PN10/16, ANSI150, DIN16, JIS10K, 16K
工作溫度：-25~200℃
工作壓力：PN6~16
閥體材質：球墨鑄鐵、SS304、SS316、WCB、鋁合金、2205、2207、1.4529
閥板材質: SS304、SS316、鋁青銅、尼龍板、球鐵板、2205、2207、1.4529
密封材質：EPDM、PTFE、NBR、VITON
介質：水，油，氣體，粉末顆粒，煙氣脫硫
驅動方式：手動
D341X蝸輪法蘭蝶閥小巧輕便，容易拆裝及維修，并可在任意位置安裝。
結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速；密封結構采用聚四氟乙烯、合成橡膠和酚醛樹脂構成復合閥座，使閥座在具有彈性的同時強度更好。同時將蝶板用聚四氟乙烯全包覆，使蝶板具有較強的抗腐蝕性能。
流量特性趨直線，調節性能好。 蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
密封件可更換，且密封可靠達到雙向密封。
蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
 |
 |
 |
D341X蝸輪法蘭蝶閥可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。
蝶閥全開到全關通常是小于90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。
工業專用蝶閥的特點：能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。
