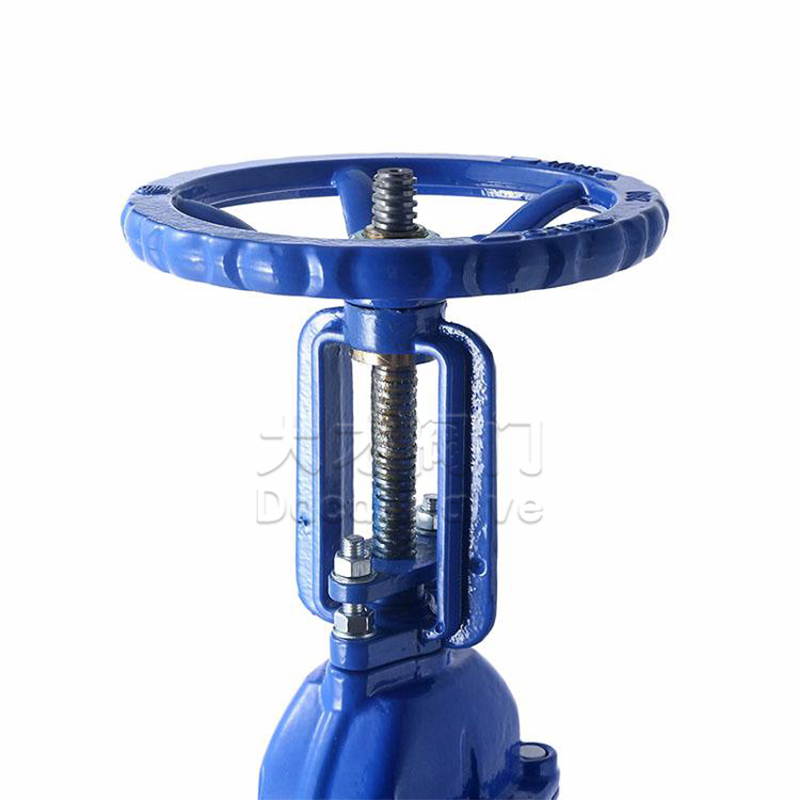

Z41X-16Q明桿軟密封閘閥
閥門型號：Z41X-16Q
壓力等級:1.0MPa、1.6MPa
閥體耐壓:1.5MPa、2.4MPa
密封試驗:1.1MPa、1.76MPa
工作溫度:0～80℃
適用介質:水、氣等
驅動方式：手動
壓力等級:1.0MPa、1.6MPa
閥體耐壓:1.5MPa、2.4MPa
密封試驗:1.1MPa、1.76MPa
工作溫度:0～80℃
適用介質:水、氣等
驅動方式：手動
Z41X-16Q明桿軟密封閘閥是工業用閥，軟密封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 5°。
軟密封閘閥分為明桿軟密封閘閥和暗桿軟密封閘閥兩種。國內主要的生產廠家有北京嘉斯特閥門有限公司，通常在升降桿上有梯形螺紋，通過閘板中間的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€(xiàn)運動，也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程〉來確定。本類閥門在管道中一般應當水平安裝。
軟密封閘閥分為明桿軟密封閘閥和暗桿軟密封閘閥兩種。國內主要的生產廠家有北京嘉斯特閥門有限公司，通常在升降桿上有梯形螺紋，通過閘板中間的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€(xiàn)運動，也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程〉來確定。本類閥門在管道中一般應當水平安裝。
1. 整體包膠：明桿軟密封閘閥閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命長。
2. 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4. 耐腐蝕：閘閥內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統
Z41X-16Q明桿軟密封閘閥利用彈性閘板受力時產生的微量變形的補償作用，來達到良好的密封效果，使用時介質溫度不高于80度，可廣泛應用于建筑、食品、化工能源、給排水等行業，在管路和設備上作為調節和截流之用。
