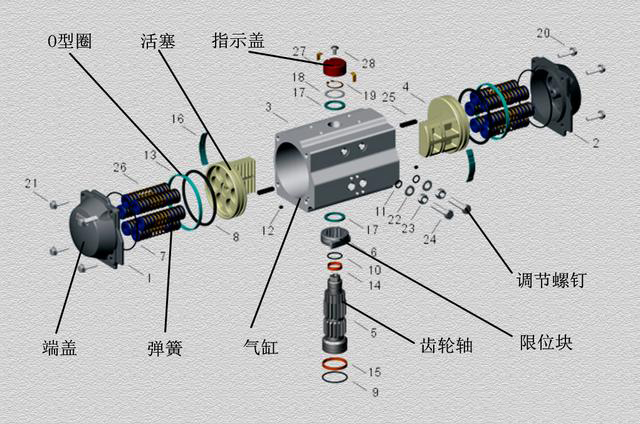

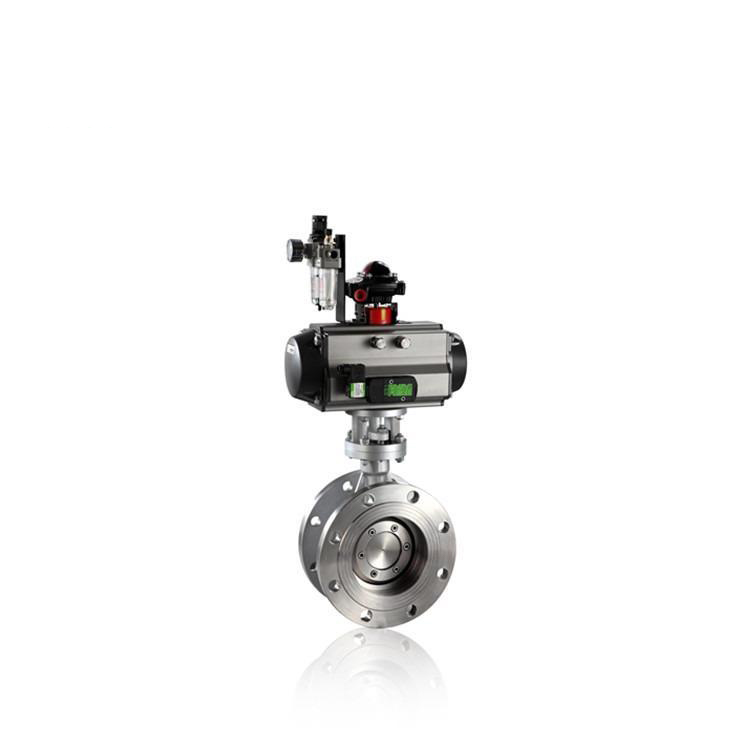

氣動蝶閥是由氣動執行器和蝶閥組成。氣動蝶閥是用隨閥桿轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門，主要做截斷閥使用，亦可設計成具有調節或斷閥兼調節的功能，蝶閥在低壓大中口徑管道上的使用越來越多。氣動蝶閥分類：不銹鋼氣動蝶閥，硬密封氣動蝶閥，軟密封氣動蝶閥，碳鋼氣動蝶閥。氣動蝶閥的主要優點，結構簡單，體積小重量輕，造價低，氣動蝶閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。

氣動蝶閥選型
1、公稱通徑：(nominal diameter)，又稱平均外徑(mean outside diameter)，即DN，就是各種管路附件的通用口徑。同公稱直徑的管子與管路附件均能相互連接，具有互換性.它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等，為了使管子、管件連接尺寸統，采用公稱直徑（也稱公稱口徑、公稱通徑)。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的個名義尺寸。每公稱直徑，對應個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，意義同有縫管。
2、公稱壓力：(Nominal pressure)，表示符號PN，在定溫度下應用時允許的大工作壓力。對碳鋼閥體的控制閥，指300℃以下應用時允許的大工作壓力；對鑄鐵閥體，指120℃以下應用時允許的大工作壓力；對不銹鋼閥體的控制閥，指250℃以下應用時允許的大工作壓力。當工作溫度升高時，閥體的耐壓會(huì )降低。例如，公稱壓力為6.4MPa（PN64）的碳鋼控制閥，用于300℃時的耐壓為5.2MPa，用400℃時的耐壓為4.1MPa，用于450℃時的耐壓為2.9MPa。因此，控制閥公稱壓力的確定不僅要根據高工作壓力，還需根據高工作溫度和材質特性，而不僅僅只需滿足公稱壓力大于工作壓力。
