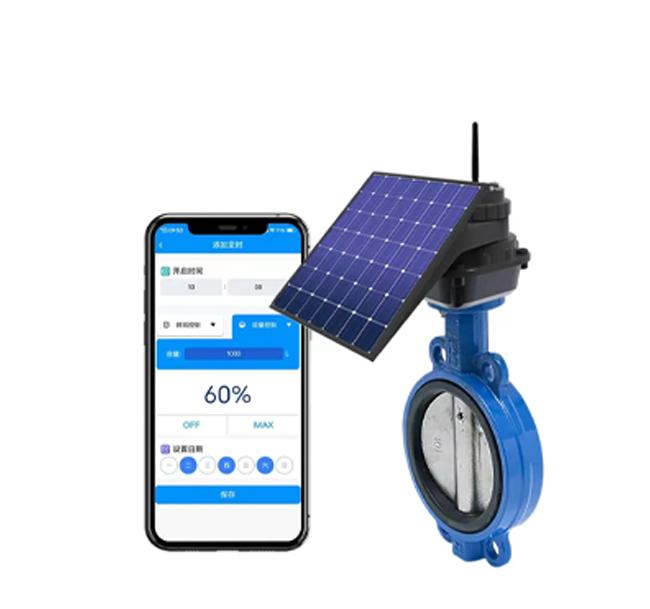

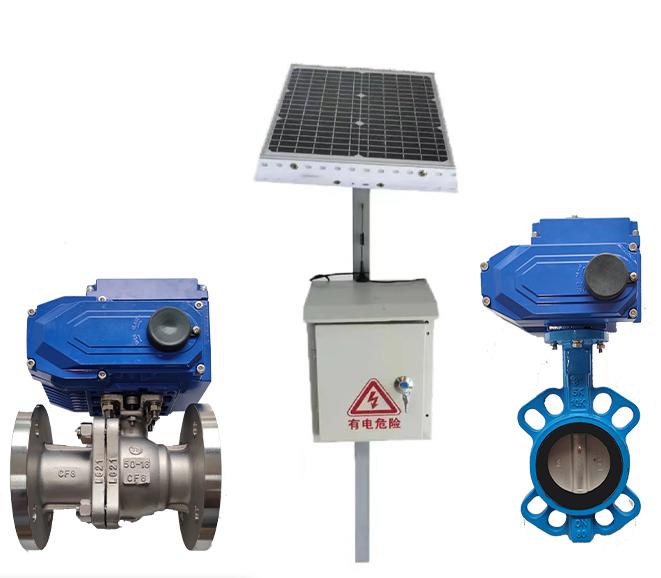

太陽能電動閥門新鮮出爐，太陽能發電節能環保
|
電動執行機構技術參數 |
閥 體 參 數 |
||
|
電源 |
A 110、220、380V/D 4、220V |
公稱通徑 |
DN40～500mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.0、1.6MPa |
|
任選功能 |
智能型 |
閥軸材質 |
碳鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
球墨鑄鐵、碳鋼、不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
閥板材質 |
球墨鑄鐵、304/316/316L不銹鋼、尼龍 |
|
環境溫度 |
-30°～60° |
閥座密封 |
EPDM、NBR、耐磨橡膠 |
|
手動操作 |
附帶手柄操作 |
結構形式 |
中線型 、無銷型 |
|
限 位 |
電氣、機械二重限位 |
溫度 |
EPDM≤120℃；NBR≤68℃ |
|
防護等級 |
IP-67（防爆外殼：Exd Ⅱ BT4 IP67可選） |
適用介質 |
水、空氣、天然氣 |
|
輸入信號 |
0-10，1-5VD 4-20mA（智能型） |
特點 |
用途廣、整體造價低、流量大、流阻小 |

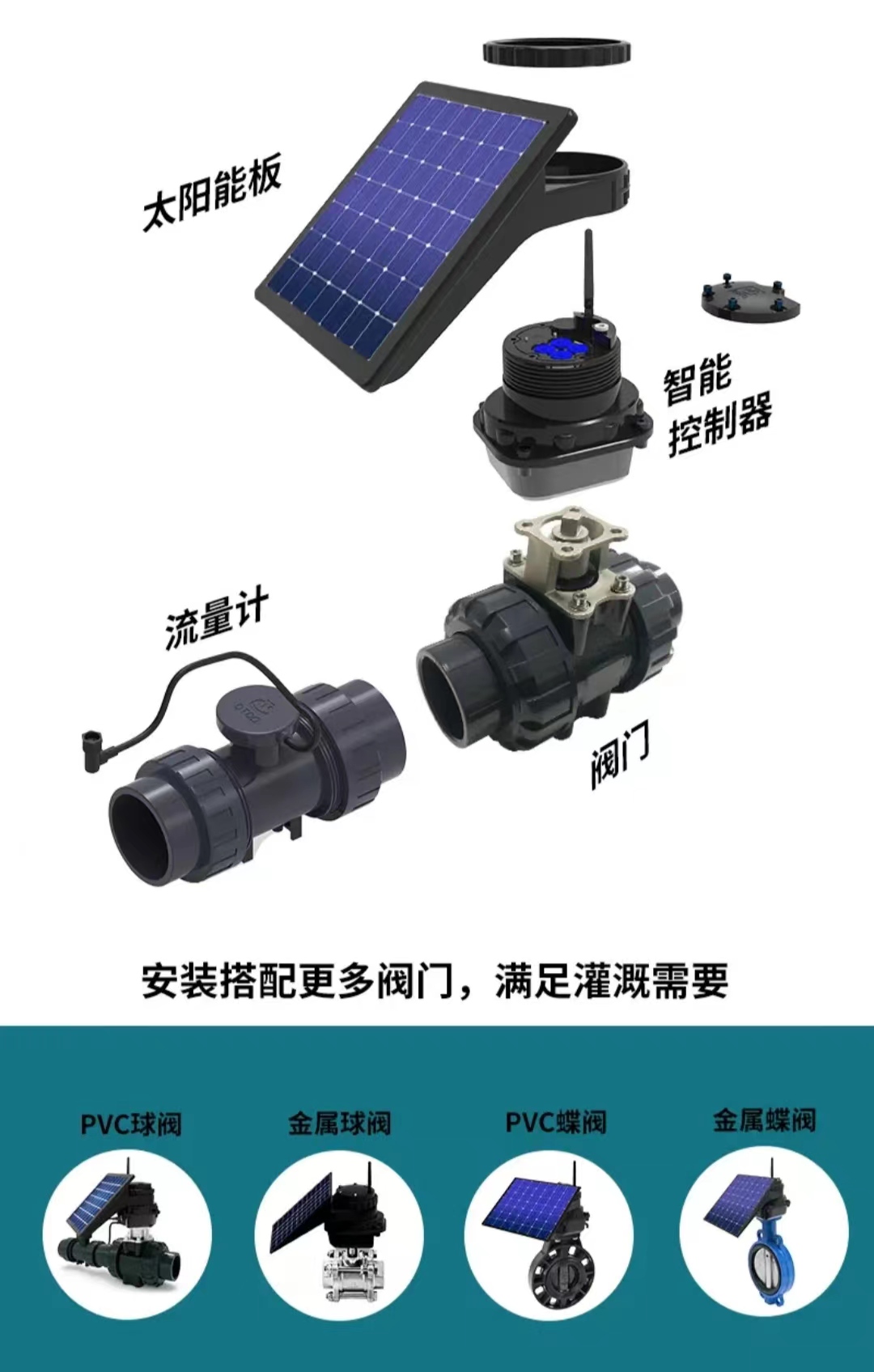

一種用于灌溉的太陽能電動閥門，包括閥體、閥桿、球體、閥座和太陽能電池組件，球體位于閥體內，閥桿穿過閥體和與球體連接，其特征在于，太陽能電池組件位于閥體外部，與閥桿上端連接。太陽能電池組件包括太陽能電池芯片、交流逆變器、電機和轉子齒輪組件。電機與閥桿之間的轉動齒輪組嚙合，控制閥桿轉動；太陽能電池組件通過太陽能電池芯片發電，帶動閥桿轉動，實現球閥的啟閉。本實用新型的優點是電動球閥無需配備電源，操作簡單，太陽能電池組件制造方法簡單，可有效降低成本。

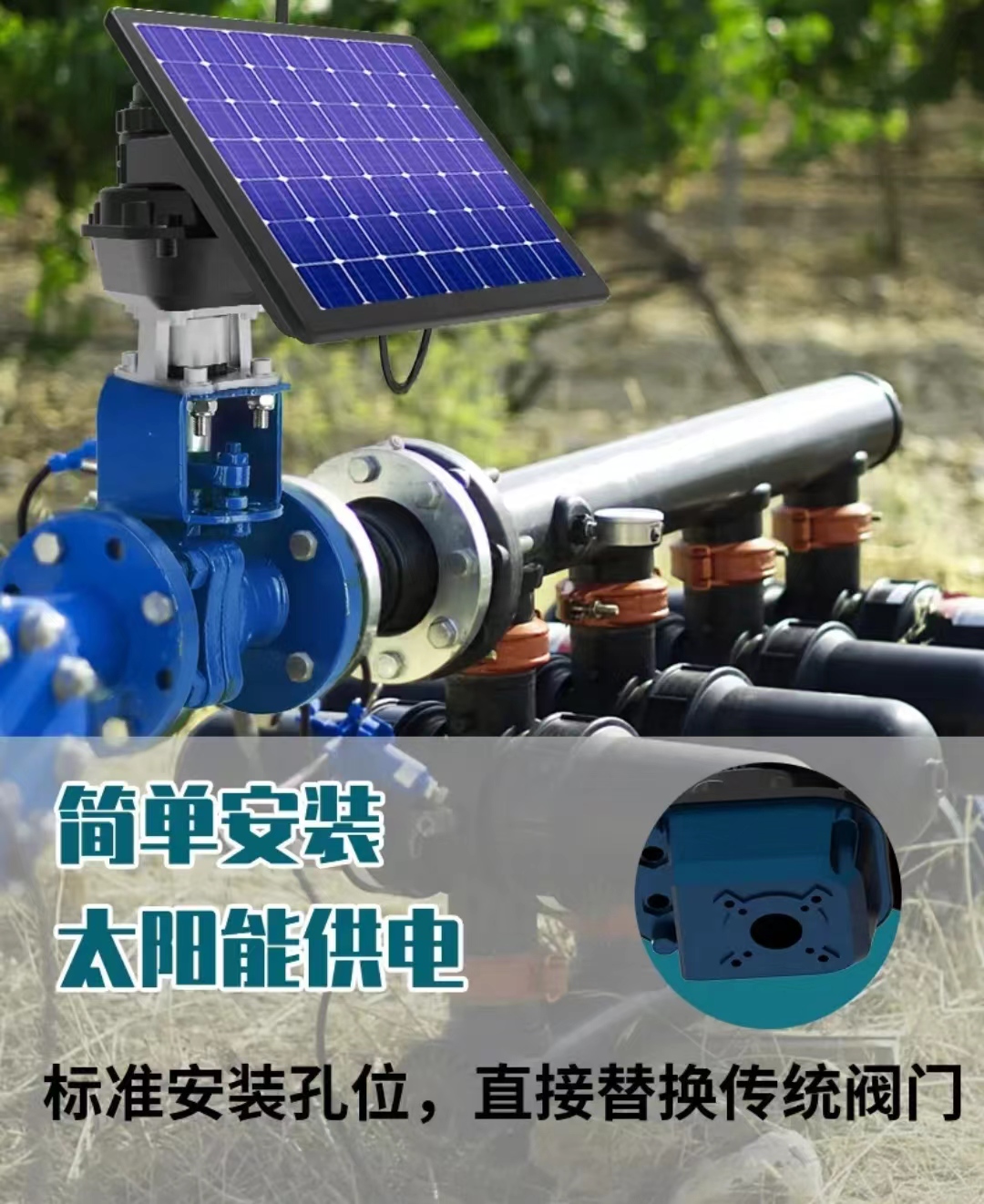

太陽能電動閥門具有結構簡單、運行可靠、通液能力強、節能等優點。
運用領域：
可廣泛應用于采暖、中央空調、太陽能水系統、冷熱水處理系統的通斷控制，也可用于低壓蒸汽的通斷控制。其中B型控制器球閥實現單線控制，可與各種閥門并聯，并可與各種溫控開關組合，是一款性?xún)r(jià)比較高的產品。
結構特點：
1、內置優質微動開關，閥門啟閉過程完成后電機不通電，使用壽命長，節能，特別安全。
2、外殼采用高強度阻燃工程塑料，經久耐用。
3、兩端裝有優質的聚四氟乙烯密封圈和特殊的彈性結構，保證密封穩定可靠，大大延長密封壽命。
4、B型控制器內置控制電路板，單線控制，可配三速開關，可實現多閥并聯，節省溫控器。 （僅限四管使用）
5、請選擇普通型控制器，溫控器只能配電動閥。
